আল্ট্রাসোনিক লেভেল ট্রান্সমিটার LST200

স্তর পরিমাপ অনেক শিল্পে একটি মূল প্রয়োজনীয়তা যেখানে স্টোরেজ পরিচালনা থেকে রিপোর্টিং পর্যন্ত বিভিন্ন উদ্দেশ্যে তরল স্তরের সঠিক তথ্য প্রয়োজন।জল ও বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন, যেখানে কয়েক ডজন লেভেল ডিভাইস ব্যবহার করা যেতে পারে, একটি পণ্য যা সহজ কমিশনিং, নির্ভরযোগ্য অপারেশন, দ্রুত ডেলিভারি এবং সহজ রক্ষণাবেক্ষণ সরবরাহ করে গ্রাহককে বিশাল মূল্য প্রদান করে।

আমাদের গ্রাহকদের সাথে যৌথভাবে এবং স্তরের পরিমাপের ক্ষেত্রে ABB এর বিস্তৃত অভিজ্ঞতার উপর ভিত্তি করে তৈরি, LST200 অতিস্বনক স্তর ট্রান্সমিটার একটি সহজ,স্মার্ট এবং নির্ভরযোগ্য স্তর পরিমাপ সমাধানএকটি মডুলার ডিজাইনের বৈশিষ্ট্যযুক্ত, এলএসটি২০০ ডিজিটাল সেন্সিং প্রযুক্তির সর্বশেষ উন্নয়ন ব্যবহার করে,যার মধ্যে অন্তর্নির্মিত স্মার্ট চিপ এবং NB-IoT এর মতো ভবিষ্যতের আধুনিক তথ্য সংগ্রহের পদ্ধতির সাথে আপগ্রেড করার জন্য একটি ইন্টারফেস রয়েছে, উন্নত পরিমাপ এবং তথ্য ভাগ করে নেওয়ার জন্য ডিজিটালাইজেশনের পূর্ণ সুবিধা প্রদান করে।

স্তর পরিমাপ অনেক শিল্পে একটি মূল প্রয়োজনীয়তা যেখানে স্টোরেজ পরিচালনা থেকে রিপোর্টিং পর্যন্ত বিভিন্ন উদ্দেশ্যে তরল স্তরের সঠিক তথ্য প্রয়োজন।জল ও বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন, যেখানে কয়েক ডজন লেভেল ডিভাইস ব্যবহার করা যেতে পারে, একটি পণ্য যা সহজ কমিশনিং, নির্ভরযোগ্য অপারেশন, দ্রুত ডেলিভারি এবং সহজ রক্ষণাবেক্ষণ সরবরাহ করে গ্রাহককে বিশাল মূল্য প্রদান করে।

আমাদের গ্রাহকদের সাথে যৌথভাবে এবং স্তরের পরিমাপের ক্ষেত্রে ABB এর বিস্তৃত অভিজ্ঞতার উপর ভিত্তি করে উন্নত, LST200 অতিস্বনক স্তর ট্রান্সমিটার একটি সহজ,স্মার্ট এবং নির্ভরযোগ্য স্তর পরিমাপ সমাধানএকটি মডুলার ডিজাইনের বৈশিষ্ট্যযুক্ত, এলএসটি২০০ ডিজিটাল সেন্সিং প্রযুক্তির সর্বশেষ উন্নয়ন ব্যবহার করে,যার মধ্যে অন্তর্নির্মিত স্মার্ট চিপ এবং NB-IoT এর মতো ভবিষ্যতের আধুনিক তথ্য সংগ্রহের পদ্ধতির সাথে আপগ্রেড করার জন্য একটি ইন্টারফেস রয়েছে, উন্নত পরিমাপ এবং তথ্য ভাগ করে নেওয়ার জন্য ডিজিটালাইজেশনের পূর্ণ সুবিধা প্রদান করে।

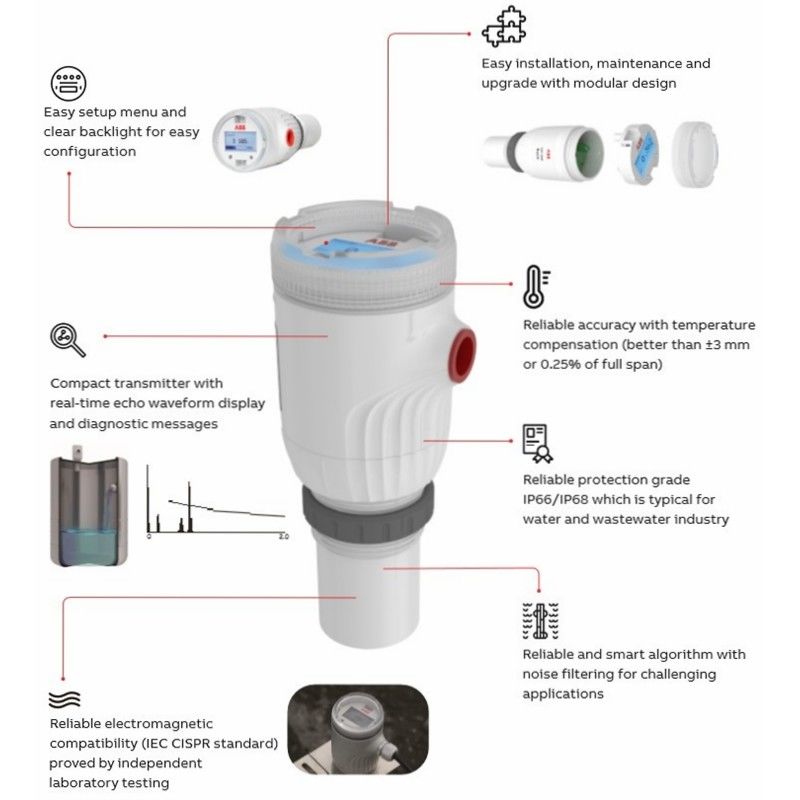

বৈশিষ্ট্যঃ

ব্যবহার করা সহজ
• সহজ সেটআপ মেনু এবং সহজ কনফিগারেশনের জন্য পরিষ্কার ব্যাকলাইট
• সহজ ইনস্টলেশন, রক্ষণাবেক্ষণ এবং মডুলার ডিজাইনের সাথে আপগ্রেড

স্মার্ট এবং নির্ভরযোগ্য
• রিয়েল-টাইম ইকো তরঙ্গরূপ প্রদর্শন এবং ডায়াগনস্টিক বার্তা সহ কমপ্যাক্ট ট্রান্সমিটার
• তাপমাত্রা ক্ষতিপূরণ সহ নির্ভরযোগ্য নির্ভুলতা ( ±3 মিমি বা পূর্ণ স্প্যানের 0.25% এর চেয়ে ভাল)
• চ্যালেঞ্জিং অ্যাপ্লিকেশনগুলির জন্য গোলমাল ফিল্টারিং সহ নির্ভরযোগ্য এবং স্মার্ট অ্যালগরিদম
• জল এবং বর্জ্য জল শিল্পের জন্য প্রচলিত নির্ভরযোগ্য সুরক্ষা গ্রেড IP66/IP68
• নির্ভরযোগ্য ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (আইইসি সিআইএসপিআর মান) স্বাধীন পরীক্ষাগার পরীক্ষার মাধ্যমে প্রমাণিত

কারিগরি বিবরণ

পরিমাপ
• পরিমাপ পরিসীমা
0.35 থেকে 8.00 মি (13.78 থেকে 314.96 ইঞ্চি)
নোটঃ
অপারেটিং শর্তাবলী আল্ট্রাসাউন্ড হ্রাস করতে পারে, যা পরিমাপ পরিসীমা সংক্ষিপ্ত করতে পারে।.
• মরীচি কোণ
(@ -3 ডিবি, পূর্ণ কোণ) : 10°
• সঠিকতা এবং পুনরাবৃত্তিযোগ্যতা
±3 মিমি বা পুরো স্প্যানের 0.25%, যেটি বেশি
নোটঃ
তাপমাত্রা ক্ষতিপূরণ, জিএপি নিয়ন্ত্রক এবং গোলমাল ফিল্টার সহ অ্যালগরিদম দ্বারা নির্ভুলতা এবং স্থিতিশীলতা আরও নিশ্চিত করা হয়।
• সমাধান
১ মিমি
• আপডেটের সময়
২ সেকেন্ড

বৈদ্যুতিক তথ্য
• টার্মিনাল
ক্যাবলের সর্বাধিক ক্রস সেকশনঃ ১.৫ মিমি২ (এডব্লিউজি ১৬)
• পাওয়ার সাপ্লাই
LST200-Basic: ১৫ থেকে ৩০ ভিডিসি।
LST200-LCD: 19 থেকে 30 ভিডিসি।
রিপলঃ সর্বোচ্চ ৫%
• বিদ্যুৎ খরচ
60mW থেকে 600mW
• অ্যানালগ আউটপুট
দুই তারের আউটপুটঃ স্তর/দূরত্ব/ভলিউম/প্রবাহের সাথে সম্পর্কিত 4 থেকে 20 mA, তাপমাত্রার প্রভাবগুলির সম্পূর্ণ ক্ষতিপূরণ
• ইন্টিগ্রেটেড এলসিডি ডিসপ্লে (ঐচ্ছিক)
নীল ব্যাকলাইট, শতাংশ বারগ্রাফ সহ 6 মিমি উচ্চতার প্রদর্শন
সহজ সেটআপ মেনু সহ সরলীকৃত দুই বোতাম প্রোগ্রামিং দ্রুত কনফিগারেশন সক্ষম
রিয়েল-টাইম তরঙ্গরূপ
ডায়গনিস্টিক বার্তা
মোট এবং প্রকৃত প্রবাহের নির্দেশ
ভাষাঃ ইংরেজি ও চীনা

যান্ত্রিক তথ্য
• হাউজিং এবং সেন্সর কেসঃ পিসি (পলিকার্বনেট)
দ্রষ্টব্যঃ সেন্সরগুলির রাসায়নিক সামঞ্জস্যতা পরীক্ষা করা উচিত
ইনস্টলেশনের আগে।
• মাত্রা
90 × 81 × 209 মিমি (3.56 × 3.19 × 8.24 ইঞ্চি)
• ওজন
৬৮০ গ্রাম
• ক্যাবল প্রবেশ
এম২০ × ১.৫ গ্রিডযুক্ত গর্ত, সরাসরি হাউজিংয়ের উপর
• প্রসেস সংযোগ
এম ৫৬ এক্স ৩।0, দৈর্ঘ্য 35mm

পরিবেশগত তথ্য
• ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা (ইএমসি)
· আইইসি ৬১৩২৬-১ টেবিল ২
· সিআইএসপিআর ক্লাস বি
• আইপি রক্ষা করুন
আইপি ৬৬/৬৭ EN ৬০৫২৯ অনুযায়ী
IP68- রুম তাপমাত্রায় 24 ঘন্টার জন্য 2 মিটার পর্যন্ত রেট
• তাপমাত্রা
-30 থেকে 60 °C (-22 থেকে 140 °F), EN 60068-2-14 অনুযায়ী
-২০ থেকে ৬০ ডিগ্রি সেলসিয়াস (৪ থেকে ১৪০ ডিগ্রি ফারেনহাইট) প্রদর্শনের জন্য
• আর্দ্রতা
আপেক্ষিক আর্দ্রতাঃ ১০০% পর্যন্ত
• সেন্সর চাপ
-৪ থেকে ৪৪ পিএসআই পর্যন্ত পরিমাপের কার্যকারিতা
(-0.25 থেকে 3.0 বার)
• কম্পনের প্রতিরোধ ক্ষমতা
র্যান্ডমঃ EN 60068-2-64 অনুযায়ী
শকঃ আইইসি ৬০০৬৮-২-২৭
• জলবায়ু শ্রেণী
আইইসি ৬০০৬৮-২-৩৮ পরীক্ষা Z/AD
